رگلاتور گاز خالص

رگلاتور گاز خالص: رگلاتور گاز خالص وسیله ای است که برای کاهش و کنترل فشار گازهای خالص با درجات خلوص بالا بویژه درجات خلوص 5.0 (99.999%) و 6.0 (99.9999%) مورد استفاده قرار می گیرد رگلاتور گاز خالص آزمایشگاهی در مراکز تحقیقاتی، صنایع داروسازی و نفت، گاز و پتروشیمی بیشترین کاربرد را دارد.

ویژگی های رگلاتور گاز خالص

• جنس بدنه: با توجه به ماهیت شیمایی گاز انتخاب می گردد. برای گازهای غیر خورنده و غیر سمی جنس بدنه برنج آبکاری شده با کروم (Chrome plated brass) بوده و برای گازهای خورنده و سمی استنلس استیل گرید SS316L بعنوان متریال و جنس بدنه استفاده می گردد.
• جنس دیافراگم: از جنس آلیاژ بسیار سخت و مقاوم Hastelloy C276 است. لازم به ذکر است برخلاف رگلاتورهای گازهای غیر خالص (گازهای صنعتی) بدلیل امکان جذب آلودگی موجود در گاز توسط دیافراگم های الاستومری حین تماس با هوا بویژه در زمان تعویض سیلندر گاز و رها سازی مجدد آلودگی به سیستم انتقال گاز در رگلاتورهای گاز خالص به هیچ عنوان از دیافراگم الاستومری استفاده نمی گردد.
• نوع بدنه: به منظور حدف فضای مرده، ایجاد سطوح صاف و غیر زبر و امکان پاکسازی (Purging) راحت بدنه رگلاتور گاز خالص معمولا به دو روش یکپارچه و یا ریخته گری تولید می گردند.
• نحوه آب بندی: نحوه آب بندی (Sealing)  قطعات رگلاتور گاز خالص از نوع فلز به فلز (Metal to metal) است.
• تست نشتی: انجام تست نشتی بسیار دقیق توسط گاز هلیم برای رگلاتورهای گاز خالص الزامی است.
• پرجینگ (Purging): این رگولاتورها عموما مجهز به تجهیزات مخصوص پرجینگ (پرج بلاک) به منظور افزایش عمر مفید تجهیزات فوق و نیز ایمنی کاربران هستند.

کاربردها
رگولاتور گاز خالص دارای کاربردهای وسیع هستند که به برخی از آنان در زیر اشاره می گردد:

• کاربردهای آزمایشگاهی مانند دستگاه های گاز کروماتوگرافی (GC) و HPLC, GCMS, AAS, ICP
• تعدیل فشار و دوزینگ گازهای با درجه خلوص بالا
• کاربردهای لیزر
• و بسیاری از کاربردهای آزمایشگاهی و تحقیقاتی دیگر که نیاز به دقت بالا در کار با گازهای خالص دارند.

مشخصات فنی عمومی

• فشار ورودی: ماکزیمم 300 بار
• بازه فشارهای خروجی: از 1.5 تا 200 بار
• ماکزیمم دبی جریان گاز (فلوی گاز): 40 نرمال متر مکعب بر ساعت
• میزان نشتی: کمتر از 1×10ˆ-8 mbar.l/s

انواع محصولات این سری عبارتند از:

• رگولاتور گاز سر کپسولی در مدل های یک مرحله ای، دو مرحله های و سری جدید با تکنولوژی EXACT
• رگلاتور گاز خالص بین خطی تک گیج و دو گیج
• پانل های کنترل گاز اتوماتیک و غیر اتوماتیک (Switch-over gas control panels)
• رگلاتور گاز خالص نقطه مصرف (Tapping points)

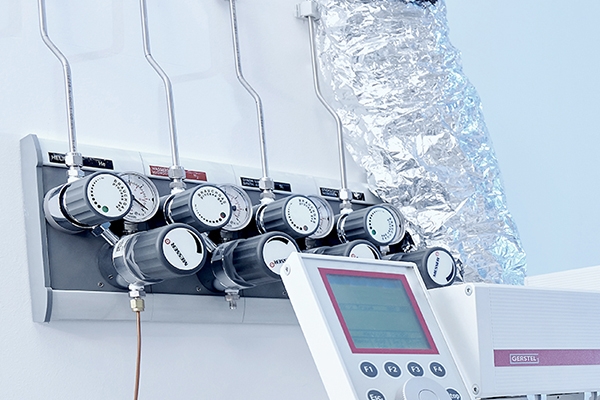

• رگلاتورهای گاز خالص مخصوص سکوهای آزمایشگاهی (رومیزی، روشلفی و دیواری)

گازهای خالص آزمایشگاهی با توجه به نوع وماهیت شیمیایی آن ها به دو دسته اصلی گازهای غیرخورنده و غیر سمی و گازهای خورنده و سمی طبقه بندی می شوند بنابراین رگولاتورهای آزمایشگاهی نیز به دو دسته مشابه طبقه بندی می گردند. رگولاتورها می بایست ویژگی های لازم را جهت کنترل این ذسته از گازها را دارا باشند. دامنه کاربرد این رگولانورها بسیار وسیع بوده بطوریکه کنترل فشار و جریان گاز های خالص (با درجه خلوص ۵، ۶ و بالاتر) یا ترکیبی (میکس و کالیبراسیون) غیر خورنده، خورنده، سمی، غیر سمی، آتشگیر و اکسید کننده را در بر می گیرد. در ذیل به برخی از مهمترین این گازها که در آزمایشگاه ها مورد استفاده قرار می کیرند اشاره می گردد:

نیتروژن (N2) | هلیوم / هلیم (He) | آرگون (Ar) | اکسیژن (O2) | نیتروز اکساید (N2O) | هوای صفر (Zero Air) |دی اکسید کربن (CO2) | مونوکسید کربن (CO) | هیدروژن (H2) | متان (CH4) | استیلن (C2H2) | هیدروژن سولفاید (H2S) | هیدروژن کلراید (HCL) | سیلان (SiH4) | فسفاین (PH3) و بسیاری از گازهای دیگر …
